板框式濾油機LY100工作原理

板框式濾油機LY100工作原理適用于LY板框式濾油機30L/MIN、BASY板框式加壓濾油機50L/MIN、板框式濾油機100L/MIN、板框式濾油機150L/MIN、板框式壓力濾油機200L/MIN等板式汽輪機油過濾凈化設備使用參考。透平油過濾工作原理通俗易懂，設備操作容易上手。

板框式濾油機LY100工作原理調整和運轉：

使用前應首先檢查過濾部分的濾板、濾框安裝位置，從止推板這一端開始，*片是板、第二片是框、第三片是板、第四片是框…以此類推進行排列，板的數量比框多一塊，板和框不能左右放反，如果裝反將不能起過濾作用。必須將涂在板、框、止推板和壓緊板上的油脂清掉，試車前在各板、框之間需夾好濾紙，將板框壓緊。

開機前必須先用手將油泵軸轉動兩、三轉，認為轉動靈活，沒有卡組現象，再將耐油膠管(或鐵管)與濾油機的吸油端和排油端連接好，再檢查進出油管有無堵塞及漏油氣現象，打開進出油閥門，關閉回油閥和減壓閥(連接在油泵進、出油兩端的)，此時方可開機。

電動機正確的轉動方向是油泵蓋和齒輪泵銘牌上箭頭所指示的方向，不能反轉。

如一切正常，開機后幾秒鐘內油泵就會吸油，如到半分鐘仍未吸油，這說明油泵吸入端和油樣閥有漏氣現象，應立即停止工作，排除故障后再試，防止齒輪泵在無潤滑油時被損壞。

如開機后發現壓力表指示的數值很高0.4-0.6Mpa，油泵有不正常的響聲，應立即停機找出故障進行排除。

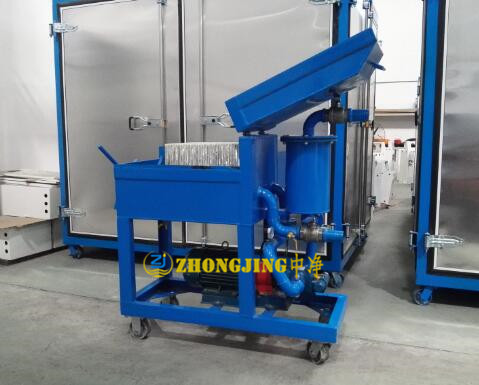

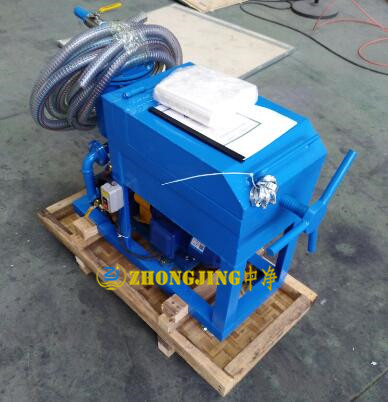

板框式濾油機LY100工作原理就是一種過濾油中固體雜質、水分，改善油質性能的機械設備。板框式濾油機由過濾床，油泵和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或?yàn)V布，憑借壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或?yàn)V布起過濾作用。

板框式濾油機是專為各電廠、電站、工礦企業、潤滑油庫房、拖拉機站、石油、化工、冶金、國防單位等設計的，主要用來過濾變壓器油、透平油、機油、柴油等油中的水份和雜質，也可使用不銹鋼材料來為植物油過濾。

板框式濾油機LY100工作原理過濾床是一種連續操作的，在壓力作用下向側面過濾的過濾器組壓入臟油，它是由成套的順序交替排列的濾板和濾框以及包括有手動螺旋壓緊裝置、壓緊板的機構組成。濾板和濾框的側面有“耳子”支掌于機架的托板上，濾板和濾框間襯有作為過濾介質的濾紙或?yàn)V布，借壓緊裝置的壓力，將濾板和濾框壓緊在固定的止推板和可移動板的壓緊板之間，從而形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或?yàn)V布，起過濾作用。在濾板和濾框相應位置上設有兩個通液孔，當壓緊后構成為兩條完整的通道，耳子呈三角形的一邊導入臟油，經過濾室過濾后，從另一相應通道引出干凈的油。

板框式濾油機LY100工作原理過濾時臟油經輸入通道分配到各個濾框內，通過濾紙后進入濾板的通液孔，潔凈的油匯集于輸出通道內，排出機外。而臟物留在濾紙表面上，臟油中的少量水份被濾紙中的毛細管吸收，當濾紙表面的濾渣逐漸增厚及濾紙中的水份含量增多，過濾阻力增加，當增加到一定程度應停止過濾，更換或清洗濾紙，再繼續使用。

齒輪泵與電動機用彈性橡膠墊聯接，為避免壓力過高造成機械事故，在油泵的下部設有安全閥。根據用戶需要可將安全閥設定在較低的數值上，但一般不允許調節到超過規定的zui高壓力值。

齒輪泵和電動機裝在過濾床的下面，油泵輸出的液體通過排送管、止推板輸送到過濾部分。

齒輪泵的齒輪由滾動軸承支撐，它是靠油泵本身輸送的油液來潤滑的。

粗濾器安裝在油泵的吸入端，它的作用是防止大顆粒雜質進入油泵，破壞油泵。當擰掉粗濾器蓋上的螺栓，取下粗濾器蓋時，就可直接將過濾網取出清洗。當粗濾器內如果布滿臟物時，不但使濾油能力迅速下降，還有可能將過濾網損壞，因此，應經常注意清洗粗過濾網。
